КОНЕК
РАСЧЕТ ВЫСОТЫ И УСТАНОВКА КОНЬКОВОГО БРУСКА
Уложите коньковую черепицу (не менее 2 штук), оперев ее на оба ската.
Измерьте расстояние между нижней (внутренней) кромкой коньковой черепицы с ее узкого торца и верхней кромкой сомкнутых брусков контробрешетки (1). Это расстояние минус 0,5 см (аэроэлемент конька) и есть размер от верхней кромки конькового бруска, вставленного в «вилку» крепления (держателя), до линии перегиба лапок крепления.
Отмерив расстояние до линии перегиба, отогните «лапки» крепления (2).
Установите крепления под верхнюю обрешетку. При набивании верхнего бруска обрешетки гвоздь сместите от середины контробрешетки (стропильной ноги).
Установите по одному креплению в начале и конце конька.
Натяните шнурку. Закрепите ее по краям площадок креплений.
Промежуточные крепления устанавливайте по шнурке на каждый стык стропильных ног.
Установите коньковый брус в держатели и закрепите его при помощи оцинкованных гвоздей 2,5x25 мм (по 4 гвоздя на каждое крепление).
Сечение конькового бруска не менее 50x50 мм.
При использовании бетонной боковой черепицы коньковый брусок отрежьте заподлицо с вырезом в ее боковой части.
МОНТАЖ АЭРОЭЛЕМЕНТОВ ПРИМЕЧАНИЕ
При правильном обустройстве конька все аэроэлементы должны полностью перекрывать места крепления черепицы.
Если под крышей устраиваете холодный чердак (нет утеплителя на скате крыши) или длина стропильных ног не превышает 9 м, то вентиляцию крыши можно обеспечить с помощью аэроэлемента конька, устанавливаемого под коньковую черепицу на коньковый брусок или доску.
На коньке мансардной крыши используйте аэроэлемент конька AFE, обладающий наибольшим сечением для вентиляции, или Фигароль.
Аэроэлементы AFE крепите к коньковому бруску по его центру оцинкованными гвоздями 2,5x35 мм с шагом ~ 30 см.
Нахлест элементов определен имеющимися боковыми вырезами.
УКЛАДКА ФИГАРОЛЯ
Красящей шнуркой отбейте осевую линию на хребтовом бруске или доске (если они неровные).
Фигароль раскатайте по отмеченной линии и закрепите к бруску скобками или кровельными гвоздями 2,5x25 мм с шагом 30 см.
Нахлест одного рулона на другой должен быть не менее 5 см. Помните, что приклеивать Фигароль можно только на чистую и сухую черепицу. Предпочтительно работать при температуре воздуха не ниже +5°С.
При более низкой температуре поверхность черепицы необходимо прогревать техническим
электрофеном.
Нельзя использовать газовую горелку или керосиновую лампу!
Снимите защитные ленты с клейких каучуковых полос вдоль кромок и проклейте Фигароль только по верхушкам волн рядовых черепиц.
После этого приклейте Фигароль по всей поверхности черепиц и прокатайте специальным роликом.
Среднюю вентилируемую часть Фигароля нельзя прижимать к хребтовому бруску!
В случае укладки коньковой черепицы на раствор устанавливайте вентиляционные черепицы вдоль конька и хребта.
Проконсультируйтесь со специалистом об их необходимом количестве.
Выбирайте вентиляционные элементы в зависимости от длины стропил, формы крыши и ее сложности.
МОНТАЖ КОНЬКОВОЙ ЧЕРЕПИЦЫ
Монтаж коньковой черепицы начинайте с подветренной стороны, чтобы уменьшить возможное задувание осадков через стыки черепиц (2).
ОБУСТРОЙСТВО ТОРЦА КОНЬКА И УКЛАДКА КОНЬКОВОЙ ЧЕРЕПИЦЫ
Закрепите коньковый зажим двумя кровельными гвоздями или шурупами, предварительно примерив коньковую черепицу и торцевой элемент (3).
Установите коньковую черепицу в зажим и закрепите ее следующим зажимом при помощи
оцинкованного шурупа 5 x70мм (4).
Прибейте коньковый зажим двумя оцинкованными гвоздями к бруску через аэроэлемент. За счет продольного от верстия в зажиме примерно 1 см, уложите коньковые черепицы с шагом, необходимым для покрытия всей длины конька без подрезки крайней черепицы.
Торцевой коньковый элемент закрепите на хребтовом бруске оцинкованными шурупами или гвоздями (5).
ХРЕБЕТ.
РАСЧЕТ ВЫСОТЫ ХРЕБТОВОГО БРУСКА/ДОСКИ ПРОВОДИТСЯ АНАЛОГИЧНО РАСЧЕТУ ПО КОНЬКУ
Уложите коньковую черепицу на верхушки волн подрезанных вдоль линии хребта рядовых черепиц (не менее 2 штук с каждой стороны).
Измерьте расстояние между внутренней поверхностью коньковой черепицы и верхней гранью накосной стропильной ноги.

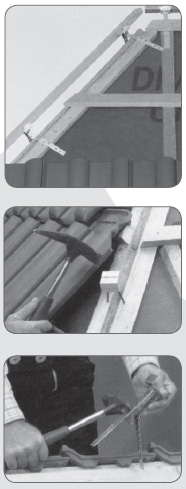

КРЕПЛЕНИЕ ХРЕБТОВОЙ ОБРЕШЕТКИ
Согните держатели хребтового бруса по углу вальмы на нужной высоте таким образом, что
бы при установке бруса в крепление, расстояние от верхней грани бруска до верхней грани
накосной стропильной ноги со ответствовало ранее замеренной величине.
Держатель устанавливайте на накосную стропильную ногу или на контробрешетку хребта. Если длины лапок креплений не хватает для установки на накосную стропильную ногу, нарастите ее бруском 50 x 50 мм.
Закрепите два крепления в на чале и конце хребта.
Натяните шнурку по краям площадок креплений.
Промежуточные крепления крепите к конструкции саморезами или оцинкованными гвоздями с шагом не более 60 см.
Установите хребтовый брус (минимальное сечение 50 x 50мм) в держатель и закрепите
его при помощи оцинкованных гвоздей 2,5x25 мм (по 4 гвоздя на каждое крепление).
УСТРОЙСТВО ЧЕРЕПИЦЕЙ ХРЕБТОВ
Черепицу подрезайте с зазором 2...3 см к хребтовому бруску или доске для вентиляции кровли и утеплителя.
После сверления и резки черепицу обязательно промойте водой от пыли, так как приклеивать Фигароль можно только на чистую черепицу.
Крепите подрезанные черепицы к обрешетке коррозионностойкими шурупами 4,5x50 мм или к хребтовому бруску медной проволокой.
Наиболее удобно крепить черепицу специальными кляммерами из нержавеющей стали (см. «Крепление черепицы»).
УСТРОЙСТВО ВЕНТИЛЯЦИИ ХРЕБТОВ. УКЛАДКА ФИГАРОЛЯ
Если гидроизоляционная пленка уложена с перехлестом через накосную стропильную ногу (неутепленная кровля чердака или паропроницаемая мембрана мансарды), то можно использовать Аэроэлемент конька AFE.
При устройстве вентилируемого хребта с вентиляционным зазором между пленкой и накосной стропильной ногой, применяйте только рулонные вентиляционные элементы Фигароль.
Укладка Фигароля производится аналогично монтажу на коньке.
ПРИМЕЧАНИЕ
При правильном обустройстве хребта, все аэроэлементы должны полностью перекрывать места крепления черепицы.
ОБУСТРОЙСТВО НАЧАЛА ХРЕБТА
Для красивого оформления начала хребта применяйте начальную хребтовую черепицу (1).
Начальную хребтовую черепицу установите с небольшим выпуском и закрепите двумя оцинкованными шурупами 5x100 мм и 5x70 мм через отверстия.
Начало хребта так же можно обустроить с применением обычной коньковой черепицы и конькового торцевого элемента (2).
УКЛАДКА КОНЬКОВОЙ ЧЕРЕПИЦЫ
Коньковые зажимы выставляйте по осевой линии, нанесенной на Фигароль. Черепицу крепите с помощью шурупов 5x70 мм (3).
УСТРОЙСТВО ВАЛЬМЫ
За счет продольного отверстия в зажиме ≈ 1 см, уложите коньковые черепицы на обоих хребтах с шагом, необходимым для обеспечения симметричности установки крайних верхних
коньковых черепиц (4).
СОПРЯЖЕНИЕ ХРЕБТА ВАЛЬМЫ С КОНЬКОМ
В верхней части вальмы уложите Фигароль с перехлестом на другой скат, поверх Аэроэлемент конька AFE для мансард или те же аэроэлементы (5).
ПРИМЕНЕНИЕ ВАЛЬМОВОЙ ЧЕРЕПИЦЫ
Отрежьте последние коньковые черепицы нужной длины и подрежьте кромки по линиям
стыка (6).
Наложите вальмовую черепицу и отметьте ее контур на коньковых черепицах хребта и
конька (7).
Отрежьте коньковые черепицы на 6 см выше отмеченного контура.
Приложите коньковые зажимы к подрезанным краям и просверлите отверстия ∅ 6 мм в соответствии с прорезями в зажимах.
Установите 3 зажима на хребтах и коньке и закрепите их (8).
Вальмовую черепицу закрепите тремя коньковыми кляммерами и шурупом 5 x100 мм (9).
УСТРОЙСТВО ВЕРХА ВАЛЬМЫ БЕЗ ВАЛЬМОВОЙ ЧЕРЕПИЦЫ
В верхней точке вальмы коньковые черепицы плотно подрежьте, просверлите отверстия 6 мм
и закрепите оцинкованными шурупами 5x70 мм (1).
Места сопряжений коньковых черепиц проклейте герметизирующей лентой для стыка ендов или вакафлексом соответствующего цвета и прокатайте роликом (2).
ВАЖНО! В месте стыка допускается устанавливать коньковую черепицу длиной не менее 23 см.
УСТРОЙСТВО ЕНДОВ
Вводная информация о ендовах приведена в разделе «Особенности и взаимосвязь конструкций ендовы и водосливной системы».
Важно! Для теплых мансард особое внимание уделять устройству «кровельного пирога» в районе ендов. Категорически не допускается наличие зазоров в теплоизоляции или недостаточного утепления, неплотности пароизоляции. Вдоль ендов следует устанавливать снегоостанавливающие скобы (см. раз «Монтаж элементов безопасности и снегозадержания»).
.jpg)
Схема устройства ендовы по учащенной обрешетке (рекомендуемый вариант)
ОБУСТРОЙСТВО ЕНДОВЫ ПО УЧАЩЕННОЙ ОБРЕШЕТКЕ
Важно! Черепица на желобке ендовы находится в плоскости обрешетки. В месте нахлеста черепицы на желобок при попадании шипа черепицы на металлический желобок, шип следует подрезать с помощью болгарки с алмазным диском, с целью недопущения перекоса черепицы крайнего ряда вдоль линии ендовы.
ПОДГОТОВКА КОНСТРУКЦИИ
Прибейте два бруска контрообрешетки ендовы на расстоянии 5...10 см друг от друга.
Оставляйте зазор между брусками контрообрешетки скатов и контрообрешеткой ендов
не менее 5 см для обеспечения вентиляции ендовы.
Набейте основную шаговую обрешетку согласно инструкции. Доводите торцы брусков до оси ендовы.
«Участите» основную обрешетку в районе ендовы короткими брусками. Один или два бруска набивайте в пространство между шаговой обрешеткой. Один край бруска крепите к контробрешетке ендовы, другой – к ближайшему бруску основной контробрешетки.
Длина брусков не менее 30 см.
УКЛАДКА ЖЕЛОБКА ЕНДОВЫ
Отогните боковые кромки желобка под 90° и спрофилируйте их по бруску.
Согните желобок по центральной оси на угол чуть больше, чем угол ендовы. Специальный кровельный инструмент для этой операции не требуется (1).
Укладку желобков начинайте с карнизного свеса (снизу вверх). Уложите желобок на настил или учащенную обрешетку и подрежьте его по контуру внутреннего угла с запасом 3...4 см на водосточный желоб.
Напуск Аэроэлемента свесаили выравнивающего бруска на желобок должен составлять 8...10 см от края отботровки для надежного опирания первой подрезанной черепицы. В этом месте отбортовку загните полностью внутрь (2).
Закрепите желобок к настилу шестью скобками при помощи кровельных оцинкованных
гвоздей 2,8 x 25 мм (3).
Нельзя прибивать гвоздями непосредственно сам желобок по длине!
Скобки ендовы прибивайте к дополнительным брускам, иначе они помешают ровной укладке черепицы (4).
Отбортовку желобка загните не до конца внутрь ендовы.
Отступив от верхней кромки 1...2 см, прибейте желобок к обрешетке двумя гвоздями
для предотвращения его продольного смещения (5).
Минимальный нахлест следующего желобка на нижний 10 см. При укладке совместите
поперечные ребра желобков (6).
Приклейте по краям желобка самоклеящиеся поролоновые полосы с водоотталкивающей пропиткой (7).
УЗЕЛ ВЫПУСКА ЖЕЛОБКА НА СКАТ
Место выпуска желобка при необходимости проклейте Вакафлексом и начинайте укладку желобком длиной 70...80 см с на хлестом желобка на черепицу не менее 12 см (8).
Ножницами скруглите нижнюю кромку желобка и спрофилируйте его по форме черепицы
рукояткой молотка или резиновой киянкой (1).
Аналогично выполняйте устройство ендов желобками из меди, цинка и оцинкованной стали.
УСТРОЙСТВО СТЫКА ЕНДОВ НИЖЕ КОНЬКА
Подрежьте и уложите желобки с зазором примерно 1 см друг от друга. Закрепите их гвоздями и тщательно проклейте стык герметизирующей лентой для стыка ендов соответствующего цвета, профилируя ее по ребрам желобка.(2)
УСТРОЙСТВО СТЫКОВ ЕНДОВ НА ОДНОМ УРОВНЕ У МНОГОЩИПЦОВЫХ КРЫШ
Подрежьте, уложите и закрепите желобки гвоздями. При необходимости проклейте стыки герметизирующей лен той для стыка ендов.
Обустройте конек применяемыми аэроэлементами.
Стык подрезанных коньковых черепиц проклейте герметизирующей лентой или Вакафлексом соответствующего цвета (3).
УСТРОЙСТВО ЧЕРЕПИЦЕЙ ЕНДОВ РАЗМЕТКА
Нанесите маркером на желобок ендовы линию подрезки так, чтобы нахлест черепицы на желобок составлял от 8 до 10 см. При ширине желобка от центра ендовы 23 см видимая
часть, т.е. не закрытая черепицей, будет составлять от 13 до 15 см.
Используя половинчатую черепицу, укладывайте ряд за рядом цельную черепицу, пытаясь максимально закрыть желобок черепицей.
Перенесите линию с желобка на черепицу в нижней и верхней точке ендовы.
Соедините между собой нижнюю и верхнюю точки разметки на черепице с помощью капроновой нити.
Размечайте черепицу по нанесенной линии. Если линия на желобке полностью не перекрывается черепицей, перенесите ее от существующей линии на 15 см в сторону ската, т. е. от ендовы (при использовании половинчатой черепицы).
Используя ровный длинный брусок, с помощью маркера проведите четкую линию на поверхности черепицы по всей длине ендовы.
Маркер держите строго перпендикулярно поверхности черепицы!
В случае, если попадаются на подрезку в одном ряду сразу две соседние черепицы, используйте, как вставку, половинчатую черепицу. В этом случае останется одна резанная черепица большого размера, достаточного для ее надежного закрепления.
Потребность половинчатых черепиц составляет примерно 1 шт. на два ряда, попадающих на подрезку.
Пронумеруйте черепицы и снимите их с обрешетки.
РЕЗКА
Перед резкой, на каждой черепице продлите маркером линию подрезки там, где она отсутствовала.
Просверлите отверстие для крепления черепицы.
Если желобок ендовы уложен на учащенную обрешетку, перед резкой аккуратно сбейте молотком или срежьте болгаркой опорный выступ на внутренней стороне черепицы, попадающий на желобок.
Для резки черепицы применяйте угловую отрезную пилу мощностью примерно 2 кВт и алмазный диск для сухой резки тяжелого бетона диаметром 230 мм.
В целях личной безопасности обязательно используйте защитные очки и респиратор.
Наибольшая производительность и лучшая точность достигаются при резке черепицы на станке с водяным охлаждением.
Не режьте черепицу непосредственно на ендове, так как это небезопасно для кровельщика и может привести к повреждению желобка.
УКЛАДКА
После резки черепицу промойте водой от пыли и закрепите к обрешетке коррозионностойкими шурупами 4,5 x 50 мм или медной проволокой. На ендовах предпочтительно использовать проволочное крепление, предотвращающее повреждение черепицы ото льда, который может образоваться на желобке.
Укладывайте черепицу снизу вверх, согласно нумерации. Обрезанный край совмещайте с линией, нанесенной на желобок ендовы.
Если при разметке линия резки была перенесена на 15 см в сторону, при укладке добавляйте половинчатую черепицу, смещая тем самым подрезанную черепицу обратно, к ендове. Если в ряду использовалась половинчатая черепица, заменяйте ее на цельную.
Если желобок ендовы уложенна учащенную обрешетку, перед укладкой черепицы подрежьте ножом уплотнительную поролоновую полосу, чтобы закрыть боковые зазоры между черепицами. Вырезайте небольшие треугольники в местах полного контакта черепицы и желобка
