МОНТАЖ ПРОХОДНОЙ ЧЕРЕПИЦЫ,С ВЕНТИЛЯЦИОННОЙ И АНТЕННОЙ НАСАДКОЙ. ОСОБЕННОСТИ УКЛАДКИ КЕРАМИЧЕСКОЙ ЧЕРЕПИЦЫ. РАСЧЁТЫ СООТНОШЕНИЕ ВЕЛИЧИН, ДЛИНЫ ШИРИНЫ КОНСТРУКЦИИ.



Комплект элементов для прохода через кровлю сантехнических и вентиляционных каналов.





-         Противоосадочный колпак для насадки вентиляционной трубы
-         Насадка вентиляционной трубы
-         Проходная  черепица
-         Соединительная  труба
-         Уплотнительное кольцо (необходимо для прохода соединительной трубы через гидроизоляционную пленку)
-         Гибкое шланговое соединение

МОНТАЖ ПРОХОДНОЙ ЧЕРЕПИЦЫ С ВЕНТИЛЯЦИОННОЙ НАСАДКОЙ
􀂉 В месте установки проходной
черепицы наложите картонный
шаблон на обрешетку и сдвинь-
те вправо к близлежащей рядо-
вой черепице. Подробная ин-
струкция об использовании ша-
блона приведена на его лицевой
стороне.
􀂉 В зависимости от внутреннего
диаметра уплотнительного коль-
ца (100 или 125 мм), прорежьте
в пленке по шаблону круг (1).
􀂉 Установите в проем (вкручивая)
уплотнительное кольцо соответ-
ствующего диаметра и зафик-
сируйте его на пленке, сжимая
края окружности до характерного
щелчка (2).
􀂉 Вставьте (через верх) соедини-
тельную трубу в проходную чере-
пицу до полной фиксации (3).
􀂉 Установите в кровлю собранную
проходную черепицу и закрепите
ее двумя саморезами 4,5x50 мм.
􀂉 Аккуратно вставьте соединитель-
ную трубу в уплотнительное коль-
цо (4).












􀂉 В зависимости от угла наклона
ската установите насадку вен-
тиляционной трубы на проход-
ную черепицу. Необходимая
маркировка имеется на боко-
вой поверхности насадки (1).
􀂉 Наденьте противоосадочный
колпак (2).
􀂉 Установите на соединительную
трубу внутри помещения гиб-
кое шланговое соединение соответствующего диаметра (3).
МОНТАЖ ПРОХОДНОЙ ЧЕРЕПИЦЫ С АНТЕННОЙ НАСАДКОЙ
􀂉 В месте прохода антенны выполните технологический разрез в
гидроизоляционной пленке. Подробная информация в разделе
«Устройство гидроизоляции» (4).
􀂉 Установите проходную черепицу черепицу и закрепите ее двумя
саморезами 4,5 x 50 мм (5).
􀂉 Установите насадку на черепицу.
􀂉 Обрежьте верхнюю часть антенной насадки в соответствии с ди
аметром проводимой антенны. Минимальный диаметр – 22 мм;
максимальный – 110 мм (6).
􀂉 Установите антенную мачту и загерметизируйте место соединения
с насадкой строительным скотчем или герметиком для предотвра-
щения попадания воды.
ОСОБЕННОСТИ УКЛАДКИ КЕРАМИЧЕСКОЙ ЧЕРЕПИЦЫ

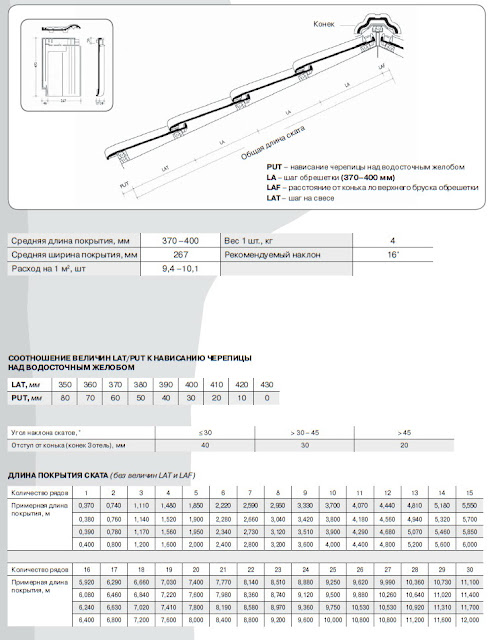

СООТНОШЕНИЕ ВЕЛИЧИН LAT/PUT К НАВИСАНИЮ ЧЕРЕПИЦЫ НАД ВОДОСТОЧНЫМ ЖЕЛОБОМ
СООТНОШЕНИЕ ВЕЛИЧИН LAT/PUT К НАВИСАНИЮ ЧЕРЕПИЦЫ НАД ВОДОСТОЧНЫМ ЖЕЛОБОМ
ДЛИНА ПОКРЫТИЯ СКАТА (без величин LAT и LAF)

РАСЧЕТНАЯ ШИРИНА КОНСТРУКЦИИ

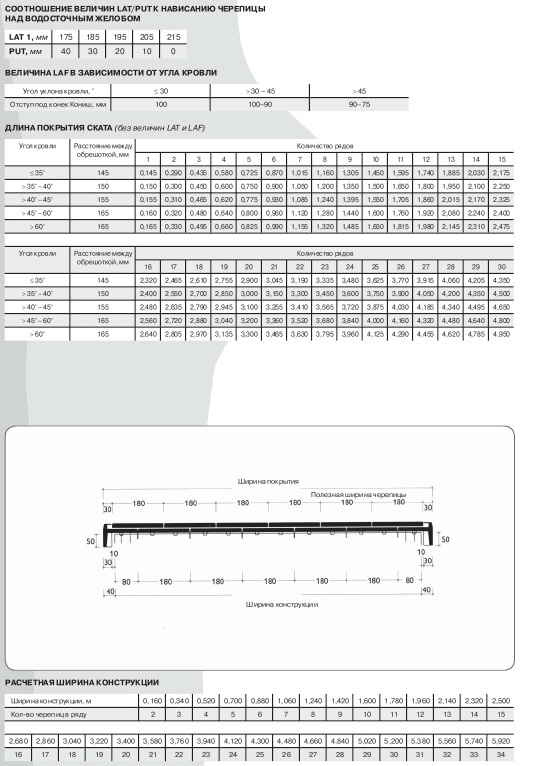

Двойная укладка черепицы


СООТНОШЕНИЕ ВЕЛИЧИН LAT/PUT К НАВИСАНИЮ ЧЕРЕПИЦЫ НАД ВОДОСТОЧНЫМ ЖЕЛОБОМ
ВЕЛИЧИНА LAF В ЗАВИСИМОСТИ ОТ УГЛА КРОВЛИ
ДЛИНА ПОКРЫТИЯ СКАТА (без величин LAT и LAF)

Корончатая укладка черепицы
СООТНОШЕНИЕ ВЕЛИЧИН LAT/PUT К НАВИСАНИЮ ЧЕРЕПИЦЫ НАД ВОДОСТОЧНЫМ ЖЕЛОБОМ
ВЕЛИЧИНА LAF В ЗАВИСИМОСТИ ОТ УГЛА КРОВЛИ





пятница, 20 апреля 2012 г.

МОНТАЖ ЭЛЕМЕНТОВ БЕЗОПАСНОСТИ И СНЕГОЗАДЕРЖАНИЯ ЕВРО ЧЕРЕПИЦЫ. СИСТЕМА БЕЗОПАСНОСТЬ КРЫШИ И КРОВЛИ


МОНТАЖ ЭЛЕМЕНТОВ БЕЗОПАСНОСТИ И СНЕГОЗАДЕРЖАНИЯ ЕВРО ЧЕРЕПИЦЫ. СИСТЕМА БЕЗОПАСНОСТЬ КРЫШИ И  КРОВЛИ
Элементы системы безопасности предназначены для безопасного перемещения по черепичной кровле с углами наклона скатов от 15° до 52°. Соответствуют требованиям DIN 18160–5.

НОРМА УСТАНОВКИ
 􀂉 При угле ската не более 45° допускается устанавливать опорные элементы через два ряда.
􀂉 На углах свыше 45° необходимо устанавливать опорные элементы на каждый ряд.

РАСПОЛОЖЕНИЕ ОПОРНЫХ ЧЕРЕПИЦ
􀂉 Для колосниковой решетки 88 см – две опорные черепицы через одну рядовую и половинчатую черепицу. Шаг по осям – 60 см.
􀂉 Для подножки 42 см – две опорные черепицы через одну половинчатую черепицу. Шаг по осям – 30 см.



СИСТЕМА СНЕГОЗАДЕРЖАНИЯ КРЫШИ И КРОВЛИ
Элементы системы снегозадержания предназначены для исключения лавинообразного схода снега с черепичной кровли.
Соответствуют требованиям DIN 18160-5.
Как правило, снегозадерживающие решётки или бревна устанавливают во втором-третьем
ряду от карнизного свеса. В многоснежных регионах рекомендуется применять совместно со снегоостанавливающими скобами.

НОРМА УСТАНОВКИ
􀂉 Максимальный шаг установки снегозадерживающих черепиц90 см (через 2,5 рядовые черепицы).









СХЕМА УСТАНОВКИ ОПОРНОЙ/СНЕГОЗАДЕРЖИВАЮЩЕЙ ЧЕРЕПИЦЫ
􀂉 Закрепите несущую обрешетку к подконструкции (контробрешетке или стропильной
ноге) в точке их пересечения двумя оцинкованными ребристыми гвоздями длиной не менее 120 мм.
􀂉 Установите подпирающий брусок на расстоянии =235 мм от верхней грани несущей обрешетки. Толщина бруска должна быть на 20 мм больше толщины обрешетки.
􀂉 Закрепите аналогично несущей обрешетке.
􀂉 Установите опорные или снегозадерживающие черепицы в соответствии с нормами установки и закрепите двумя входящими в комплект поставки саморезами.

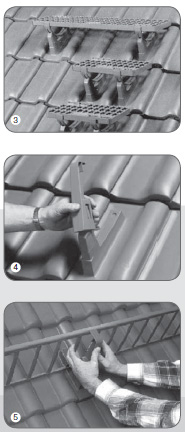

БЕЗОПАСНОСТЬ
􀂉 Установите бугели на опорные черепицы по уровню с небольшим
уклоном в сторону ската (1).
􀂉 Установите и закрепите подножку или решетку к бугелям с помощью поставляемого крепежа.
􀂉 Решетки безопасности из алюминия (880 мм) можно устанавливать рядом друг с другом в различной комбинации на опорные черепицы. При этом максимальный зазор не должен превышать 5 см. Рекомендуется центрировать решетки (2).
􀂉 Таким образом можно использовать трапы различной длины (параллельно линии
конька) для удобной и безопасной эксплуатации печных и каминных труб, вентиляционных шахт, межкрышных кюветов и т.п.(3)

СНЕГОЗАДЕРЖАНИЕ
􀂉 Установите на снегозадерживающую черепицу насадки под решетку или бревно. Размер решетки: 200 x 2500/3000 мм, диаметр бревна не более 130 мм (4).
􀂉 Установите решетку в насадки до характерного щелчка (5).
􀂉 Для стыковки решеток применяйте соединительные зажимы (потребность 2 шт./стык).

























ПРИМЕЧАНИЕ
В многоснежных районах рекомендуется применять совместно со снегозадерживающими скобами.

















СХЕМА УСТАНОВКИ
СНЕГОЗАДЕРЖИВАЮЩИХ СКОБ






понедельник, 16 апреля 2012 г.

УСТРОЙСТВО ПРИМЫКАНИЙ К ПЕЧНЫМ ТРУБАМ, ТРУБАМ КОТЛОВЫМ И СТЕНАМ САМОКЛЕЯЩЕЙСЯ ЛЕНТОЙ ВАКАФЛЕКС. РАБОТА С ПЛАНКОЙ ВАКА


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВАКАФЛЕКСА МАТЕРИАЛ
Полиизобутиленовая мастика (PIB), армированая сеткой из алюми-
ния. С обратной стороны по краям рулона нанесены клейкие ленты из
синтетического каучука шириной 2 см.
Размер: длина 5 м, ширина 28 см.
Температуростойкость: -40°...+100°С по DIN 52 133.
Цвета: красный, коричневый, черный.
Вес: 5-ти метровый рулон примерно 5 кг.
УФ-стабильность: соответствует DIN 16 726.
ИНСТРУМЕНТ ДЛЯ РАБОТЫ С ВАКАФЛЕКСОМ
􀂉 Ролик
􀂉 Метр складной
􀂉 Карандаш
􀂉 Ножницы
РАСЧЕТ МАТЕРИАЛА
ПРИ ОБУСТРОЙСТВЕ
ПРИМЫКАНИЯ К ПЕЧНОЙ ТРУБЕ
1 Нижняя часть примыкания тру-
бы к кровле
2, 3 Боковые части
4, 5 Верхняя часть трубы
(сдвоенный рулон)
А Ширина трубы
В Длина трубы (по скату)
Общая длина материала
вычисляется по формуле: 3А+2В+1300 мм.
ПОРЯДОК РАБОТЫ
􀂉 Гидроизоляционную пленку подрежьте с запасом не менее
10 см для нахлеста на трубу. Над печным проемом обязательно
выполните дренажный желобок из пленки (см. раздел «Устрой-
ство гидроизоляции»).
􀂉 Черепицу вокруг трубы подрежь-
те и уложите с зазором 2...3 см.
При необходимости под трубой
подрежьте черепицы для про-
должения линии ряда и закрепи-
те их на выравнивающем бруске
шурупами 4,5x50 мм.
􀂉 Обустройте нижнюю часть трубы.
􀂉 Выполните боковые примыкания.
􀂉 Проклейте верхнюю часть трубы.
􀂉 Установите по периметру Ва-
кафлекса планку Вака с термо
􀂉 Нанесите в отбортовку план-
ки Вака Герметик К.
ВАЖНО! Черепица и поверхности стен должны быть чистыми
и сухими. Если работаете при температуре воздуха менее +5°С,
то для их прогрева применяйте технический электрофен.
НИЖНЯЯ ЧАСТЬ ТРУБЫ
ПРИМЕЧАНИЕ
На внутренней поверхности ленты имеется защитная пленка, для
удобства монтажа разделенная перфорацией на 3 части.
􀂉 Отрежьте нижнюю полосу Вакафлекса (длина полосы = ширина
трубы + запас по 5см с каждой стороны трубы).
􀂉 Согните полосу вдоль уголком таким образом, чтобы ширина одной
из сторон составила около 15 –16 см. Приложите полосу широкой
частью к трубе.
􀂉 Снимите верхнюю защитную
пленку с клейкой полосы и при-
клейте верхнюю часть Вакаф-
лекса к трубе (1).
􀂉 Снимите среднюю защитную
пленку и прикатайте к трубе
всю поверхность металличе-
ским роликом.
􀂉 Снимите пленку с нижнего края
Вакафлекса и приклейте рулон
только по верху волн черепиц.
􀂉 Приклейте Вакафлекс на всю
поверхность черепиц, исполь-
зуя ролик (1).
ПРИМЕЧАНИЕ
Прежде чем окончательно при-
клеивать материал, необходимо
спрофилировать (растянуть) его
руками по профилю поверхности.
􀂉 Разрежьте верхнюю не прикле-
енную часть Вакафлекса под
углом примерно 45°, не доре-
зая 1 см до точки пересечения
ската и линии трубы. Приклей-
те роликом разрезанные участ-
ки на трубу и черепицу (2).

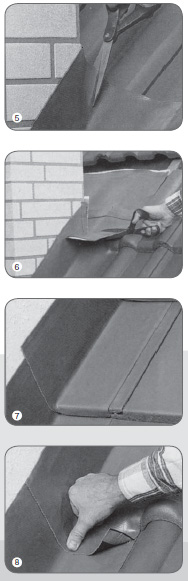

БОКОВАЯ ЧАСТЬ ТРУБЫ
􀂉 Боковой рулон Вакафлекса
должен начинаться от ниж-
ней кромки уже наклеенной
полосы и заканчиваться на
10...15 см выше верха тру-
бы. Отрежьте две полосы не-
обходимой длины(3).
􀂉 Согните полосы уголком. Рас-
стояние между верхней кром-
кой нижней наклеенной поло-
сы и верхней кромкой боковой
полосы не должно превышать
3 см.
􀂉 Снимите верхнюю защитную
пленку с клейкой полосы и при-
клейте верхнюю часть Вакаф-
лекса к трубе (4).
􀂉 Отступив 2...3 см от линии тру-
бы, сделайте разрез параллель-
но трубе к точке пересечения
ската и трубы. Линию реза не до-
водите 2 см до этой точки (5).
􀂉 Отрежьте боковую часть па-
раллельно линии стока воды.
Оставшийся кусок Вам приго-
дится позже.
􀂉 Ножницами закруглите углы бо-
ковых полос Вакафлекса, что-
бы уменьшить воздействие ве-
тра (6).
􀂉 Приклейте нижнюю часть руло-
на и прокатайте ее роликом.
􀂉 Разрежьте верхнюю часть бо-
кового рулона в направлении
точки пересечения линии тру-
бы и ската. Линию реза не
доводите примерно 1 см до
этой точки (7).
􀂉 Приклейте подрезанные части
на трубу и черепицу и прокатай-
те их роликом (8).
􀂉 Левый и правый углы тру-
бы в верхней части проклейте
(оставшимися от боковых по-
лос) кусками Вакафлекса для
защиты углов от сползающего
снега и льда (9).
􀂉 Нахлест бандажных полос на
боковую сторону трубы должен
быть примерно 2 см (1).






ВЕРХНЯЯ ЧАСТЬ ТРУБЫ
Для защиты кровли от талойводы верхний рулон Вакафлекса выполните сдвоенным.
􀂉 Отрежьте две полосы необхо-
димой длины.
􀂉 Снимите с верхней полосы
защитную пленку и наклейте
на нижнюю полосу с нахле-
стом 5 см. Прокатайте стык
роликом (2).
Одним из требований при об-
устройстве примыкания в верх-
ней части трубы, является уклад-
ка Вакафлекса под черепицу вы-
шерасположенного ряда. В тех
случаях, когда невозможно вы-
полнить это требование из-за по-
ложения черепиц примыкающе-
го ряда и нехватки ширины сдво-
енной полосы, необходимо обу-
строить за трубой настил из досок
в плоскости нижерасположенного
ряда. После монтажа Вакафлек-
са, накройте его верхнюю часть
черепицей вышерасположенного
ряда (3).
􀂉 Уложите сдвоенный рулон в же-
лобок с небольшим уклоном в
любую сторону и приклейте Ва-
кафлекс к трубе.
􀂉 Снимите защитную пленку и при-
клейте Вакафлекс к волнам че-
репиц или деревянному настилу.
􀂉 Приклейте и прокатайте Ва-
кафлекс по всей поверхно-
сти черепиц за исключени-
ем нижнего участка (примы-
кающего к трубе и не закрыто-
го черепицей) для отвода до-
ждевой воды и грязи (4).
􀂉 Отрежьте нижнюю лишнюю
часть рулона ножницами, скру-
глите углы нижней кромки (5).
􀂉 Приклейте подрезанные части
к трубе и черепице и прокатай-
те роликом (6).
􀂉 Если над трубой возможно об-
разование мешка, то для за-
щиты кровли от проникновения
талой воды во время оттепели
верхнюю кромку Вакафлек-
са отогните в виде отбортов-
ки на 2...3 см.
􀂉 Уложите черепицу на Вакаф-
лекс (7).
􀂉 При стыковке рулонов обе-
спечьте нахлест одной поло-
сы на другую не менее 5 см.
При устройстве примыка-
ний не допускайте встреч-
ных стыков! (8)












РАБОТА С ПЛАНКОЙ ВАКА НИЖНЯЯ ЧАСТЬ ТРУБЫ
􀂉 Отрежьте нижнюю планку необ-
ходимой длины: длина планки
равна ширине трубы + выпуск
в обе стороны по 5 см.
􀂉 Верхнюю часть 1 разрежьте и
согните по линии трубы.
􀂉 Нижнюю часть 2 разрежьте со-
гните по линии, отступающей от
угла трубы на 1 см (1).
􀂉 Верхнюю отбортовку части 1
загните молотком к трубе.
􀂉 На нижней части 2 отрежьте
снизу уголок параллельно линии
ската. На верхней части 1 раз-
метьте и просверлите отверстия
для дюбелей 6 мм. Наметьте
по планке и просверлите в трубе
отверстия 6x40 мм (2).
􀂉 Закрепите планку на печной трубе
термостойкими дюбелями с шурупа-
ми. Шаг крепления не >20 см! (3)

БОКОВАЯ ЧАСТЬ ТРУБЫ
􀂉 Приложите боковую планку параллельно линии ската и отметьте на
ее внутренней поверхности контур нижней планки и линию трубы
сверху (4).
Верхний край боковой планки
􀂉 Часть 1 отрежьте по линии трубы.
􀂉 Часть 2 отрежьте по линии, отсту-
пающей от угла трубы на 1 см.
Нижний край боковой планки
􀂉 Нижний край боковой планки об-
режьте по контуру нижней закре-
пленной планки (5).
􀂉 Закрепите боковую планку шу-
рупами (6).
Шаг крепления не более 20 см!
ВЕРХНЯЯ ЧАСТЬ ТРУБЫ
􀂉 Отрежьте верхнюю планку: дли-
на планки = ширина трубы +
выпуск в обе стороны по 2 см.
􀂉 Отметьте на верхней планке с вну-
тренней стороны контуры уста-
новленных боковых планок (7).
􀂉 Верхнюю часть 1 разметьте и
согните по линии трубы. Для
этого последовательно выпол-
ните резы u и v .
􀂉 Нижнюю часть 2 согните по линии,
отступающей от трубы на 1 см. Для
этого выполните резы x и y.
􀂉 Отрежьте выступающие кромки
w и z по углу ската (8).
􀂉 Наметьте по планке и просвер-
лите в трубе отверстия 6x40
мм для дюбелей. Закрепите
верхнюю планку на трубе (1).
􀂉 При помощи строительно-
го шприца нанесите Герме-
тик К в отбортовку планки по
всему периметру примыка-
ния и придайте ему гладкую
форму (2).
ВНЕШНИЙ ВИД ГОТОВОГО ПРИМЫКАНИЯ
􀂉 Верхняя кромка Вакафлекса
защищена от осадков планкой
Вака, закрепленной на печной
трубе термостойкими дюбеля-
ми с коррозионностойкими шу-
рупами.
􀂉 В отбортовку планки нанесен
Герметик К однокомпонент-
ный синтетический каучук, не
содержащий силикон, препят-
ствующий затеканию воды под
Вакафлекс (3).
РАЗРЕЗ ВЕНТИЛИРУЕМОГО
ПРЯМОГО ПРИМЫКАНИЯ
К СТЕНЕ
􀂉 Вентиляция подкровельно-
го пространства (выход воз-
духа) осуществляется за счет
особенности конструкции
без применения вентиляци-
онных черепиц (4).
􀂉 Мысленно заведите контро-
брешетку ската на стену. За-
крепите бруски на стене.
Средняя толщина брусков 25
мм.
􀂉 Длину брусков выбирайте в зависимости от величины снежного по-
крова в Вашем регионе. Главная функция конструкции – обеспе-
чить беспрепятственный выход воздуха из подкровельного про-
странства при наличии снега на кровле.
􀂉 Установите и закрепите на брусках вдоль всего ската доску, соот-
ветствующую высоте брусков.
􀂉 Выполните примыкание к черепице и доске с помощью Вакафлек-
са. Закрепите верхний край полосы на доске.
􀂉 Установите и закрепите капельник на высоту, обеспечивающую за-
щиту от попадания воды и беспрепятственный выход воздуха из под
кровли. Обеспечьте герметичность соединения капельника и стены.
Заменой Вакафлекса может служить или традиционный фартук из
оцинкованного железа (меди) или мягких материалов, наклеиваемых
аналогично Вакафлексу. При этом следует иметь ввиду, что всякие
дешевые замены, как правило, ведут к снижению качества. Ниже из-
ложен порядок устройства примыкания с использованием рулонно-
го свинца.
МАНСАРДНЫЙ ПЕРЕЛОМ КРЫШИ
При монтаже контробрешетки обязательно за пилите под нужным
углом бруски на нижнем и верх нем скате, таким образом, чтобы пло-
скости верх них граней контробрешетки пересеклись в одной точке.
Далее установите положение _______брусков 1 и 3.
ВАМ ПОТРЕБУЕТСЯ
1. Два небольших бруска обрешетки (бруски 1 и 3).
2. Две рядовые черепицы (А и В).
3. В инструкции не приведены
точные размеры, поскольку
устройство каждого пере-
лома индивидуально и за-
висит от угла соединения
скатов и сечения применяе-
мых брусков.
􀂉 Приложите бруски 1 и 3 на
контробрешетку.
􀂉 Уложите на них черепицы А и В.
􀂉 Сдвигайте бруски 1 и 3 до оптимального расположения черепиц.
ЭКСПЕРИМЕНТАЛЬНО ОБЕСПЕЧЬТЕ СЛЕДУЮЩИЕ ТРЕБОВАНИЯ
1. Черепица В должна быть уложена параллельно вышерасположен-
ной черепице на скате В.
2. Нависание черепицы В на черепицу А должно составлять около 6 см.
3. Черепица А должна касаться верхней частью черепицы В.
􀂉 Отметьте карандашом положение брусков 1 и 3 и набейте бруски обре-
шетки по всей ширине ската в соответствии с нанесенной разметкой.
􀂉 Рассчитайте шаг обрешетки отдельно на каждом скате.
􀂉 Набейте шаговую обрешетку и уложите черепицу на скате Н.
􀂉 Закрепите черепицы верхнего ряда (черепица А) саморезами
5x70 мм.
􀂉 Приложите черепицу В по месту и определите высоту бруска 2 та-
ким образом, что бы черепица В опиралась именно на брусок и
едва касалась черепицы А.
􀂉 Прибейте брусок 2 по всей
ширине ската.
􀂉 Для защиты от протекания
воды в местах крепления че-
репиц верхнего ряда ската Н
(чере пица А) и точке соедине-
нии черепиц А и В при меняйте
самоклеящийся материал Ва-
кафлекс.
􀂉 Наклейте полосу на верхнюю часть черепицы А и брусок 2.
􀂉 Уложите черепицы нижнего ряда на скате В (черепица В), тщательно
совмещая их с профилем черепиц А, и закрепите их.
АНАЛОГИЧНО ВЫПОЛНЯЙТЕ
УСТРОЙСТВО ПЕРЕЛОМА КРЫШИ В ДРУГУЮ СТОРОНУ
При монтаже контробрешетки обязательно запилите под нужным
углом бруски на нижнем и верхнем скате, таким образом, чтобы пло-
скости верхних граней контробрешетки пересеклись в одной точке.
Далее установите положение брусков 1 и 3.
􀂉 Приложите бруски 1 и 3 на
контробрешетку.
􀂉 Уложите на них черепицы А и В.
􀂉 Сдвигайте бруски 1 и 3 до
оптимального расположения
черепиц.
ЭКСПЕРИМЕНТАЛЬНО
ОБЕСПЕЧЬТЕ СЛЕДУЮЩИЕ
ТРЕБОВАНИЯ
1. Черепица В должна быть уложена параллельно вышерасположен-
ной черепице на скате В.
2. Брусок 1 и черепица А должны быть максималь но смещены в сто-
рону ската В.
3. Черепица В должна касаться нижней частью черепицы А.
􀂉 Отметьте карандашом положение брусков 1 и 3 и набейте бруски обре-
шетки по всей ширине ската в соответствии с нанесенной размет кой.
􀂉 Рассчитайте шаг обрешетки отдельно на каждом скате.
􀂉 Набейте шаговую обрешетку и уложите чере пицу на скате Н.
􀂉 Закрепите черепицы верхнего ряда (черепица А) саморезами 5x70 мм.
􀂉 Приложите черепицу В по месту и определите высоту бруска 2 та-
ким образом, чтобы черепица В опиралась именно на брусок и едва
касалась черепицы А.
􀂉 Прибейте брусок 2 по всей ширине ската.
􀂉 Для защиты от протекания воды в местах крепления черепиц верх-
него ряда (черепица А) и точ-
ке соединении черепиц А и В
применяйте самоклеящийся
материал Вакафлекс.
􀂉 Наклейте полосу на верхнюю
часть черепицы А и брусок 2.
􀂉 Уложите черепицы нижнего ряда
на скате В (черепица В), тща-
тельно совмещая их с профилем
черепиц А, и закрепите их.
ОДНОСКАТНАЯ КРЫША
При обустройстве верхнего края односкатной крыши необходимо
обеспечить ряд требований:
􀂉 Выход воздуха из подкровельного пространства
􀂉 Защита от попадания воды и задувания снега
􀂉 Эстетическая привлекательность
